スピンコーター（塗布機）
フォトリソグラフィ.comでは、スピンコーター（塗布機）からマスクアライナー（露光装置）、現像・エッチングの研究用ラボ機を取り扱っております。
また、測定として、膜厚測定、段差、線幅・形状測定の各種測定機も取り扱っております。
| ＜最大対応サイズ＞ | ＜最大対応サイズ＞ | |||||
| ４インチ ６インチ ８インチ １２インチ | ●MS-B100 ●MS-B150 ●MS-B200 ●MS-B300 | 100×100mm 150×150mm | ●MS-B200（密閉型） ●MS-B300（密閉型） | ●試料台（標準） ●試料台（特注） | ||

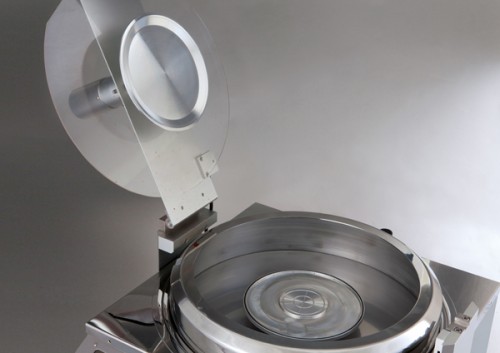

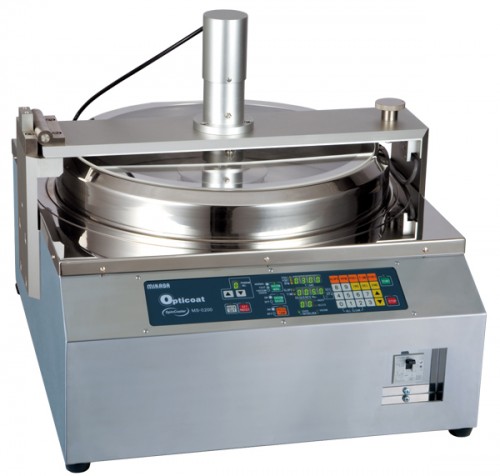

MS-B200密閉型
密閉式小型角基板専用モデル
製品仕様
| 最大基板サイズ | 100×100mm基板 |
| 回転数(rpm) | 20～3,000 |
| 回転精度 | ±1rpm(負荷時) |
| モーター | ACサーボモーター |
| 密閉用蓋 | アルミ／デルリン |
| スピン室内径 | φ360mm |
| ステップ・パターン数 | 100ステップ×10パターン |
| 時間設定 | 999.9sec |
| セーフティーインターロック | 真空 標準装備 蓋 標準装備 |
| 滴下装置 | 取付不可 |
| 使用真空圧 | -0.08～-0.1MPa |
| ユーティリティ | エアー:0.3MPa(上部シリンダー用) |
| 電源 | AC100～240V 5A |
| 外形寸法 | 540W×460H×630D |
| 重量 | 44kg |
※仕様は予告なく変更する事がございます。
膜厚分布データ
技術資料 ／ FAQ
基板
試料台(チャックホルダー)
オプション
修理
- スピンコーターが回転動作しなくなりました。電源はONになりプログラムを入力することも可能です。ただスタートボタンを押しても回転動作が始まらず、時間のカウントも始まりません。そして数秒後、終了の音が鳴ります。
- スピンコーターの電源をONにしても初期動作(１回転)せず、ビービーとエラー音が鳴って動作させることができません。
- 真空ポンプをONにするとスピンコーター本体の電源に関わらず真空が吸った状態になってしまいます。
- スピンコーターの回転などの表示部に【Oerr】とエラーメッセージが表示されます。どのようなエラーでしょうか？
- スピンコーターの回転などの表示部に【Serr】とエラーメッセージが表示されます。どのようなエラーでしょうか？
- スピンコート中に基板が頻繁に飛んでしまうのですが、どうしたら良いでしょうか？
