フォトリソ工程の塗布~露光~現像・エッチング、検査まで、ラボ用半導体製造装置をワンストップで提供

製品案内

フォトリソグラフィ.comでは、スピンコーター(塗布機)からマスクアライナー(露光装置)、現像・エッチングの研究用ラボ機を取り扱っております。
また、測定として、膜厚測定、段差、線幅・形状測定の各種測定機も取り扱っております。

レジスト塗布images露光images現像imagesエッチング
 膜厚 測定検査線幅・形状測定検査

現像・エッチング装置

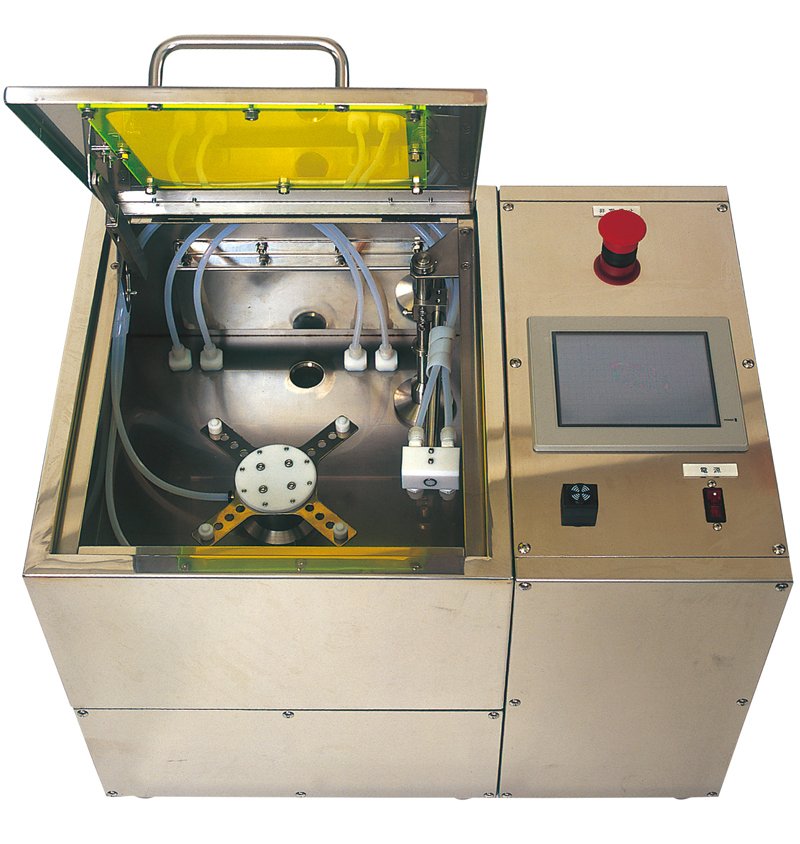

フォトリソ用小型現像装置 AD-1200

特徴

■スイングノズル式スプレー現像及びパドル現像も対応
■耐薬品を考慮し接液部にSUSを使用
■液晶タッチパネルにてプログラム簡単入力
■最大3薬液まで拡張可能
■薬液、リンス、振り切りを連続処理
■薬液圧送ポンプ内蔵

仕様

チャンバーステンレス製
基板サイズφ1インチ~φ6インチ(150×150mm)
薬液圧送内蔵ポンプ使用
薬液吐出スプレー吐出(スイングノズル式)

フォトリソ用小型現像装置 AD-1200の詳しい製品仕様はこちら »

フォトリソ用小型現像装置 AD-1200

スプレー現像とディップ現像の比較画像

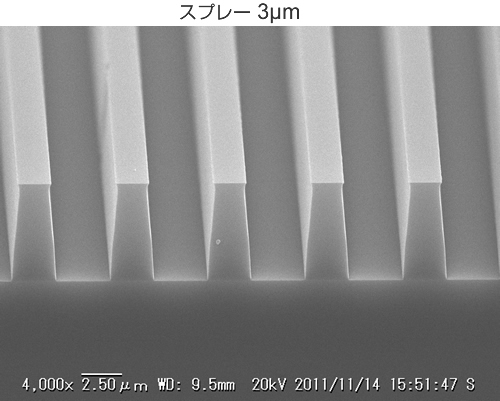

スプレー 3μm
主な装置及び材料
レジストAZ P4620
現像液AZ 400K
使用スピンコーターMS-B150
使用露光装置MA-20
使用現像装置AD-1200

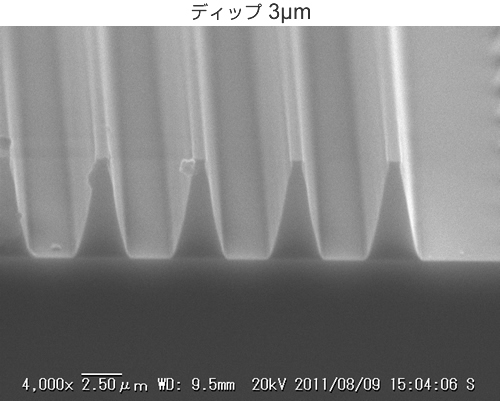

ディップ 3μm
プロセス条件
基板φ4インチシリコンウエハ
プライマリー処理HMDS
膜厚>6μm
プリベーク100℃ 90sec
スプレー現像時間60sec

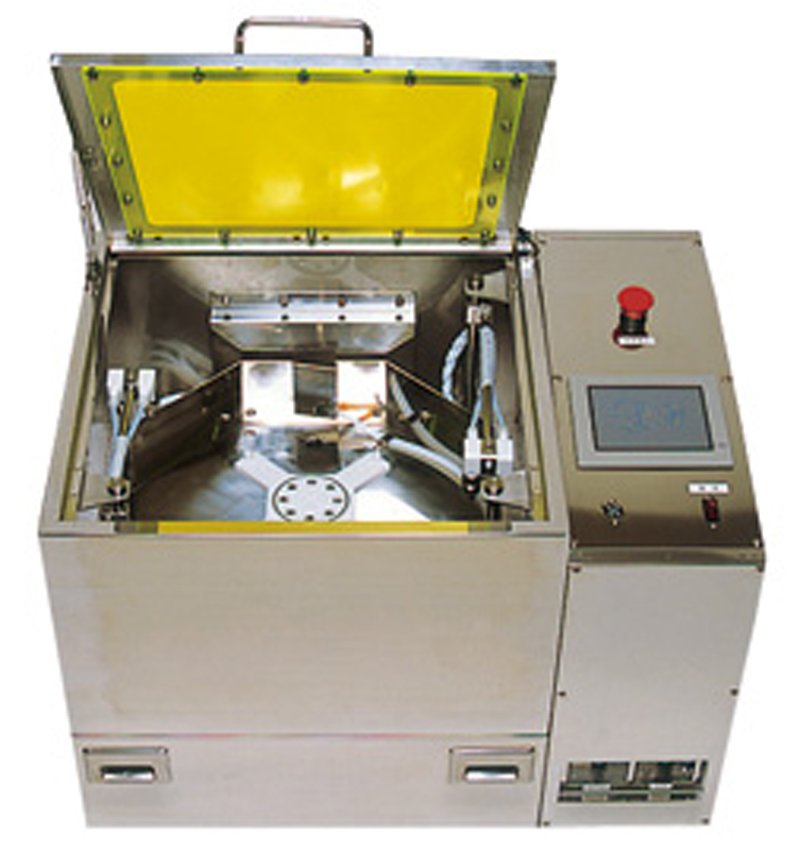

フォトリソ用現像装置 AD-3000

特徴

■大型基板対応ツインスイングノズルスプレー式
■耐薬品を考慮し接液部にSUSを使用
■液晶タッチパネルにてプログラム簡単入力
■薬液2系統又は3系統増設可能
■薬液、リンス、振り切りを連続処理
■薬液供給は加圧タンク圧送式

仕様

チャンバーステンレス製
基板サイズφ1インチ~φ12インチ(220×220mm)
薬液圧送加圧タンク圧送式
薬液吐出スプレー吐出(スイングノズル式)

フォトリソ用現像装置 AD-3000の詳しい製品仕様はこちら »

フォトリソ用現像装置 AD-3000

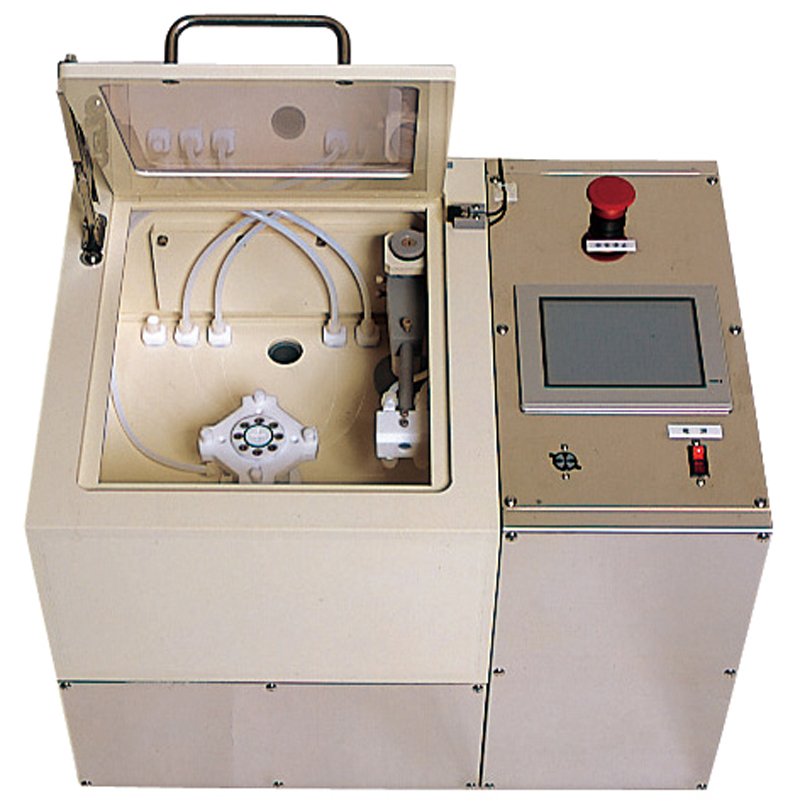

フォトリソ用小型エッチング装置 ED-1200

特徴

■スイングノズル式スプレー(ウェット)エッチング装置
■耐薬品を考慮し接液部にPVC(塩ビ)を使用
■液晶タッチパネルにてプログラム簡単入力
■最大3薬液まで拡張可能
■エッチング、リンス、振り切りを連続処理
■薬液圧送ポンプ内蔵

仕様

チャンバーPVC(塩ビ)製
基板サイズφ1インチ~φ6インチ(150×150mm)
薬液圧送内蔵ポンプ使用
薬液吐出スプレー吐出(スイングノズル式)

フォトリソ用小型エッチング装置 ED-1200の詳しい製品仕様はこちら »

フォトリソ用小型エッチング装置 ED-1200

フォトリソ用エッチング装置 ED-3000

特徴

■大型基板対応
 ツインスイングノズルスプレー式(ウェット)
■耐薬品を考慮し接液部にPVC(塩ビ)を使用
■液晶タッチパネルにてプログラム簡単入力
■薬液2系統又は3系統増設可能
■エッチング、リンス、振り切りを連続処理
■薬液供給は加圧タンク圧送式

仕様

チャンバーPVC(塩ビ)製
基板サイズφ1インチ~φ12インチ(220×220mm)
薬液圧送加圧タンク圧送式
薬液吐出スプレー吐出(スイングノズル式)

フォトリソ用エッチング装置 ED-3000の詳しい製品仕様はこちら »

主なエッチング対象物及びエッチング液 一覧

対象物 使用エッチング液
銅(Cu)塩化第二鉄
ガラス・硝子フッ酸
フッ硝酸 等
アルミ(Al)リン酸(燐酸)
シリコン(Si)フッ酸
チタン(Ti)フッ酸
金(Au)王水
クローム(Cr)硝酸
ITO
フォトリソ用エッチング装置 ED-3000
